【结构类型】
TK3051-LC缆式液位变送器
TK3051-LR杆式液位变送器
TK3051-LD直装式液位变送器

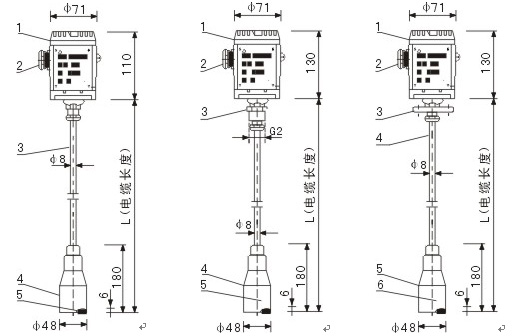

【TK3051-LC外形尺寸】

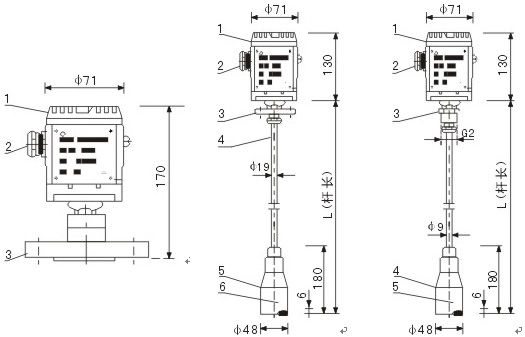

【TK3051-LD外形尺寸】【TK3051-LR外形尺寸】

【固定配件】

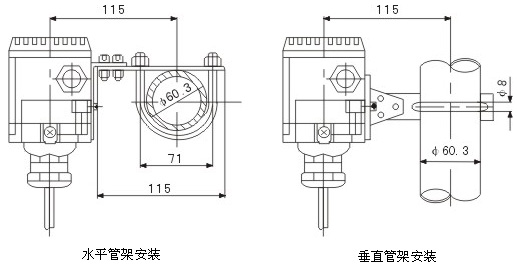

TK3051-LC/LR型缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时，可选择普通形式的液位变送器，它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。

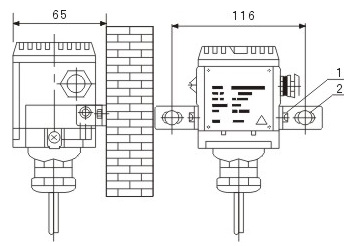

墙壁安装
[1-螺钉M5, 2-膨胀螺钉M8]

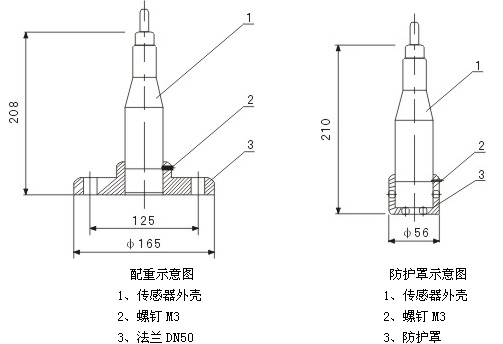

【配重和防护罩】

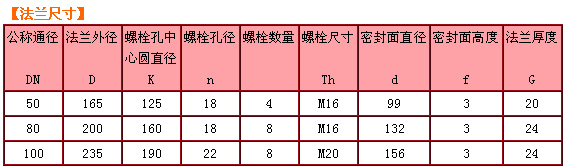

在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用。配重以法兰形式提供（DN50、PN4.0MPa、GB116.7-88），用户可以用螺栓将其固定于工艺设施。
在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。
